搖臂鉆床

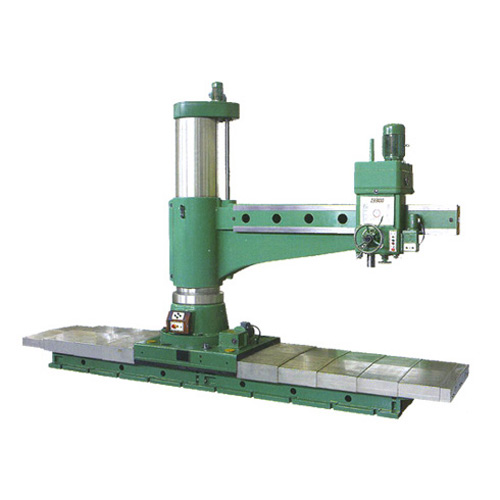

Z33系列滑座式搖鉆
詳細內容
技術特性
TECHNOLOGY CHARACTERISTICS
滑座式搖臂鉆床是將基型搖臂鉆床的底座改成滑座而成,滑座可沿床身導軌移動,以擴大加工范圍,適用于鍋爐、橋梁、機車車輛和造船,機械加工等行業。滑座是搖鉆的重要支承部件,是驅動工作臺運動的動力來源,其大件結構比較復雜。框架式設計,均勻厚度的加強筋鑄造而成,有利于散熱,在滿足足夠的支撐條件下,減輕了整體重量,從而保證整體靜動態性能,使用壽命更長。
技術參數
TECHNOLOGY PARAMETERS
型 號 Z3340 Z3350 Z3363 Z3380 Z33100 Z33125×40A
鉆孔直徑  mm 40 50 63 80 100 125
主軸中心線至 立柱母線距離  mm 1600 1600 2000 2500 3150 4000
 mm 350 350 450 500 570 600
主軸端面至底座工作面距離  mm - - - - 3105 3455
 mm - - - - 1355 1645
主軸行程  mm 315 315 400 450 500 560
主軸錐孔 ( 莫氏 ) No. 4# 5# 5# 6# 6# Mefrie80
主軸轉速范圍  r/min 25-2000 25-2000 20-1600 16-1250 8-1000 6.3-800
主軸轉速級數  - 16 16 16 16 22 22
主軸進給量范圍  mm/r 0.04-3.20 0.04-3.20 0.04-3.20 0.04-3.20 0.06-3.20 0.06-3.20
主軸進給量級數  - 16 16 16 16 16 16
主軸箱水平移動距離  mm 1250 1250 1550 2000 2580 3400
主電機功率  KW 3 4 5.5 7.5 15 18.5
滑座移動距離  mm 2000/4000 2000/4000 2000/4000 2000/4000 2000/4000 4000
機床重量  kg 6000 8500 16800 18500 22000 50000
機床外形尺寸  mm 4350×1150×3025 6820×1150×3025 5230×1450×3291 5230×1450×4425 7810×1540×4975 7900×2200×5625
